Этапы монтажа внутрипольного конвектора

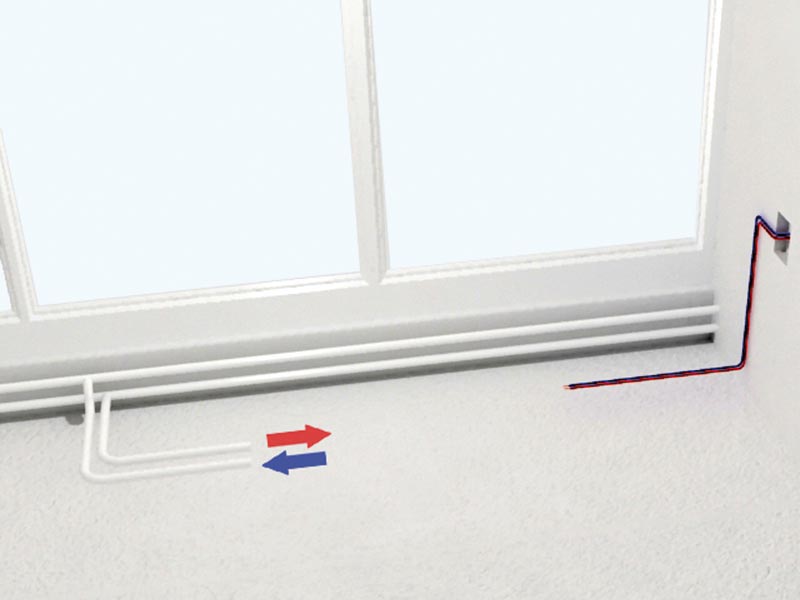

1. Проложить подводки теплоносителя и электрокабеля (для моделей с электровентилятором) согласно схемам монтажа.

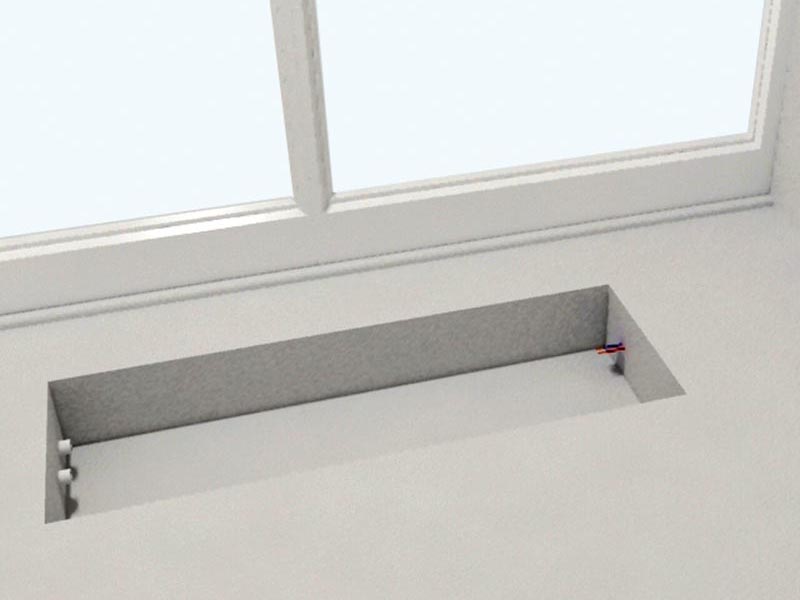

2. Выполнить заливку пола с учетом канала под устанавливаемый конвектор.

Вариант А

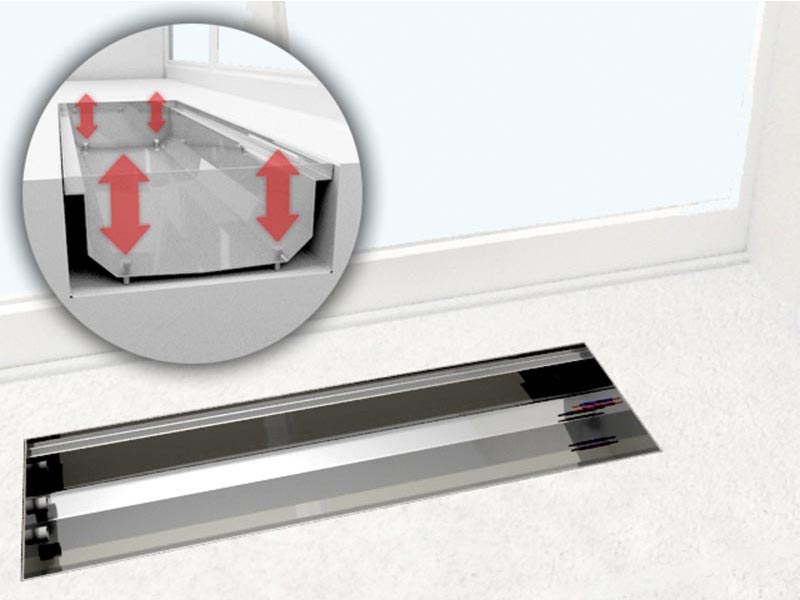

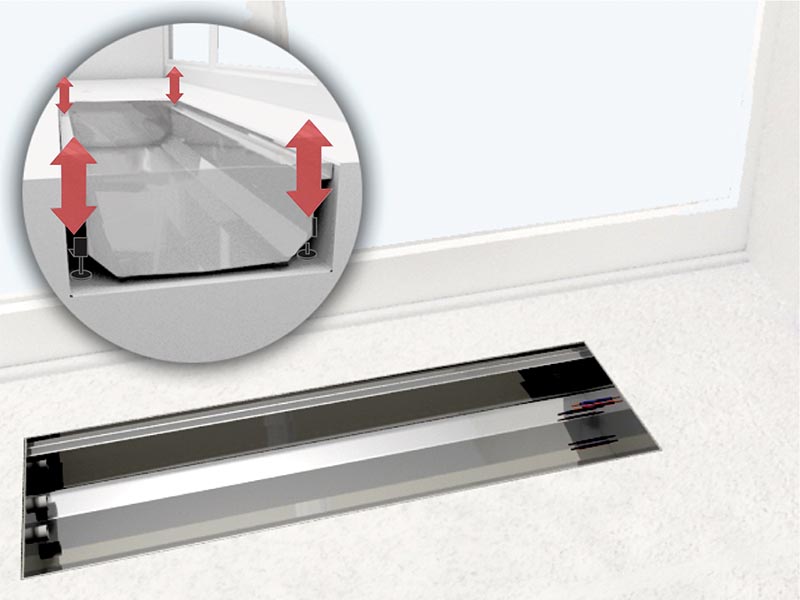

3. Установить прибор в канал, выровнять по уровню горизонта с помощью регулировочных болтов (на углах) и регулировочных уголков (посредине). Прикрепить уголки к полу. Верхняя часть прибора должна совпасть по уровню с «чистовым полом».

Вариант Б

3. В случае индивидуального заказа угловых ножек с фиксацией к полу, выполнить действия в соответствии с вариантом А, добавив фиксацию углов прибора к полу.

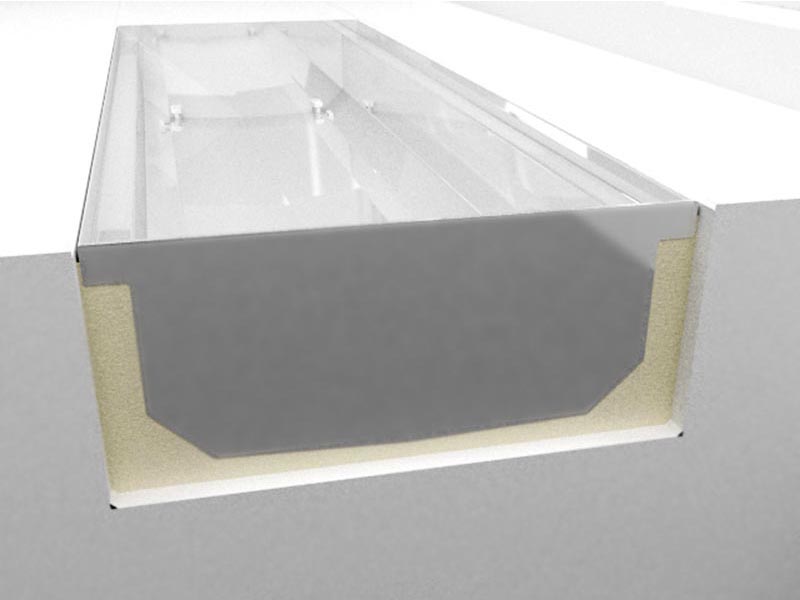

4. . Изолировать стенки и дно со стороны теплообменника теплоизолирующим материалом, а стенки и дно со стороны вентилятора – шумоизоляцией. Заполнить пустоты уплотнителем.

5. Смонтировать чистовой пол.

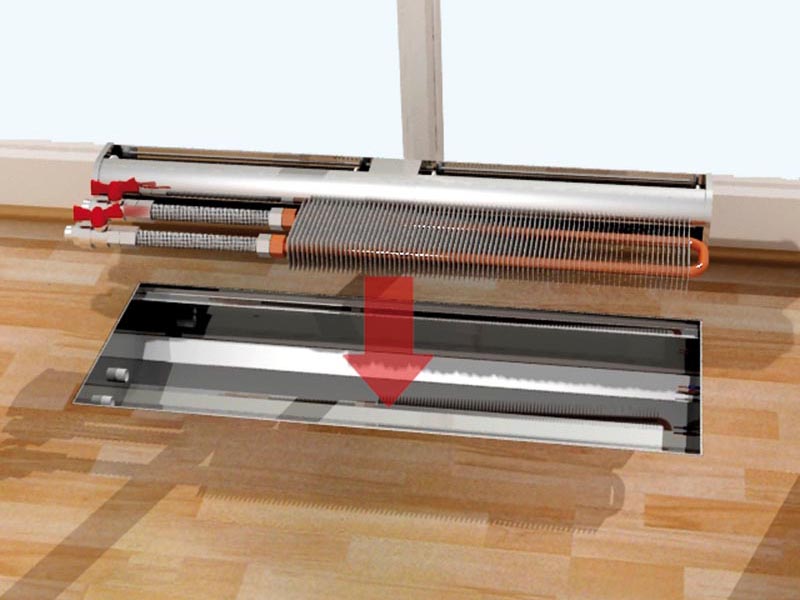

6. Выполнить подключение подводок теплоносителя и электрокабелей. Закрыть прибор монтажной крышкой (для защиты от попадания строительного мусора).

7. Уплотнить щели силиконовым герметиком или отделочным уплотнительным материалом.

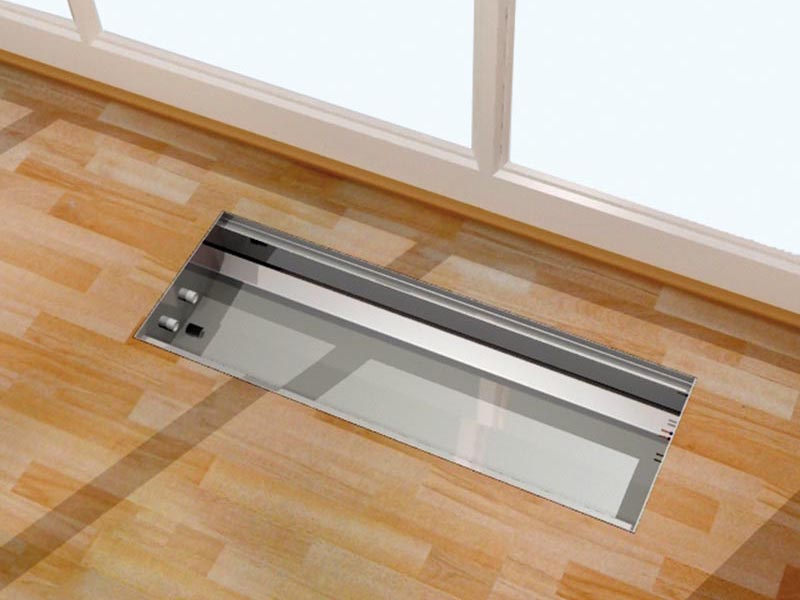

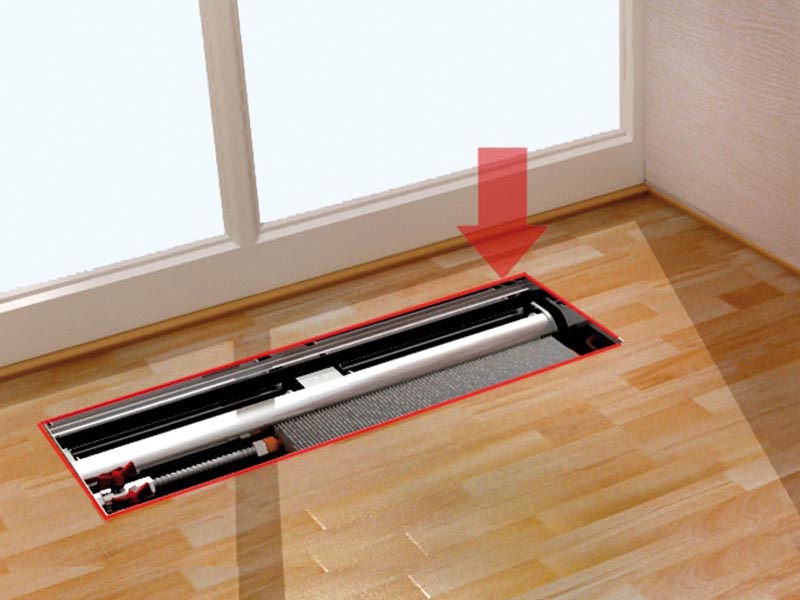

8. Провести уборку помещения. Снять защитную монтажную крышку. Выполнить тестовый запуск прибора. Осуществить монтаж декоративной рамки (в случае индивидуального заказа). Закрыть прибор декоративной решеткой.

Требования к монтажу

Монтаж системы отопления необходимо производить после проверки функциональности и исправности всех ее элементов (особенно электрических составляющих), поскольку могли возникнуть повреждения в ходе транспортировки или хранения.

Требования к монтажу ››

Смотрите также "Варианты соединений внутрипольных конвекторов Polvax".

Схемы монтажа

Схема монтажа конвекторов с вентиляторами переменного тока STANDART

1. Конвектор с вентилятором переменного тока STANDART.

2. Провод медный.

3. Сеть 220 В.

4. Модуль МК-Р-75Т; МК-Р-150Т; МК-Р-300Т.

5. Термостат СН130RR; СН130ARR; СН130RFN (монтаж в распределительном щите, управляет скоростью вращения вентилятора).

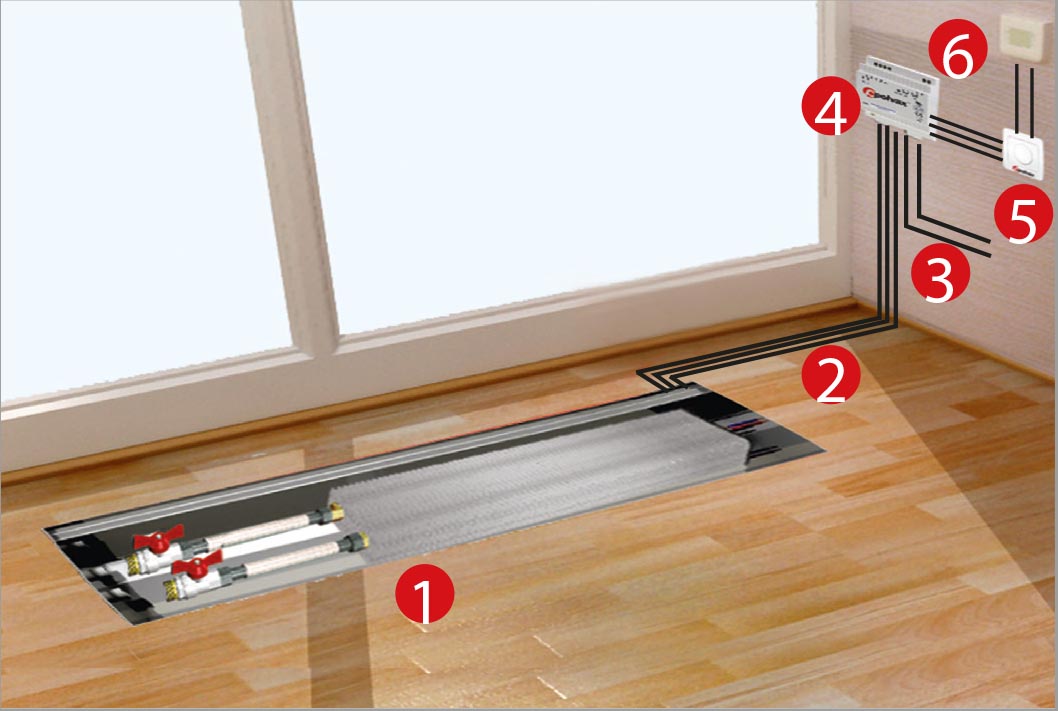

Схема монтажа приборов с вентиляторами постоянного тока PREMIUM

1. Конвектор с вентилятором постоянного тока PREMIUM.

2. Провод медный.

3. Сеть 220 В.

4. Модуль МК-PREMIUM (монтаж в распределительном щите).

5. Регулятор частоты вращения вентилятора.

6. Термостат.

Схемы монтажа электрической составляющей

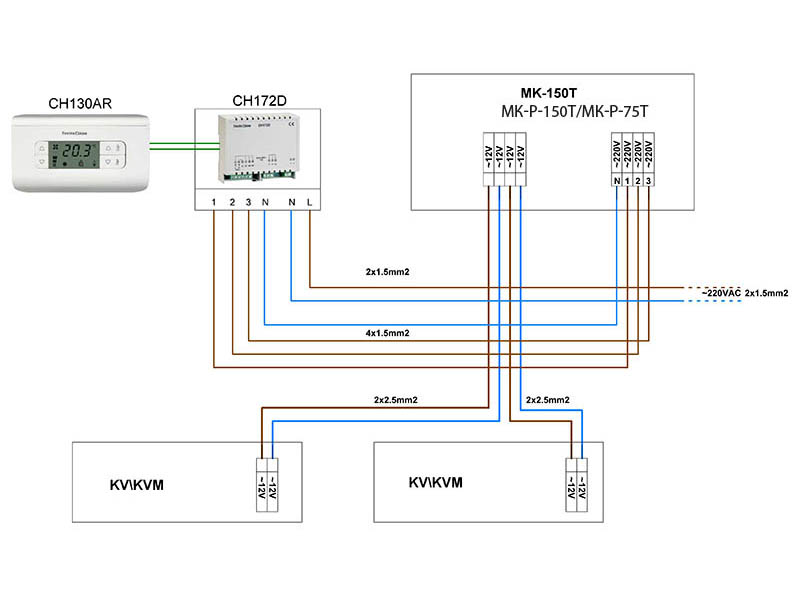

Типовая схема включения МК-Р-150Т/МК-Р-75Т

(регулировка температуры с помощью трехскоростного термостата для фанкойла СН130AR)

Максимальная нагрузка на один исполнительный блок CH-172D не должна превышать 600 Вт.

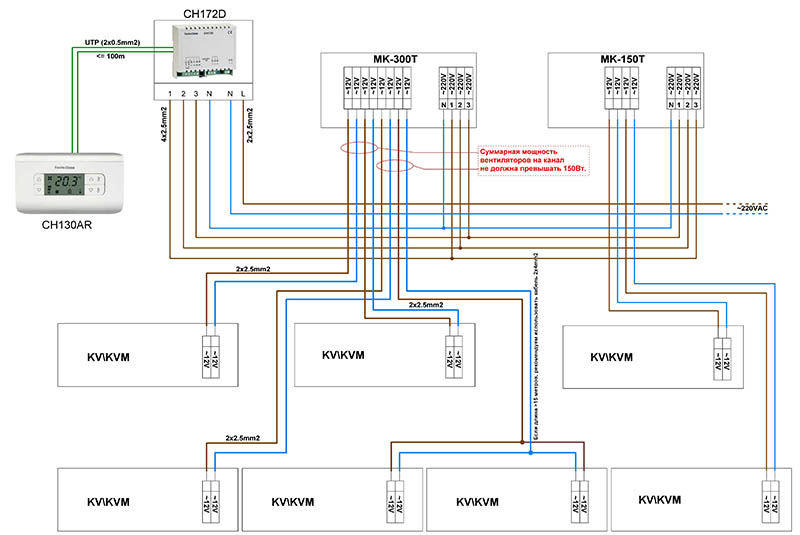

Типовая схема включения МК-P-300T + MK-150T

(регулировка температуры с помощью трехскоростного термостата для фанкойла СН130AR)

Типовая схема включения МК-P-300T

(регулировка температуры с помощью трехскоростного термостата для фанкойла СН130AR)

Максимальная нагрузка на один исполнительный блок CH-172D не должна превышать 600 Вт.

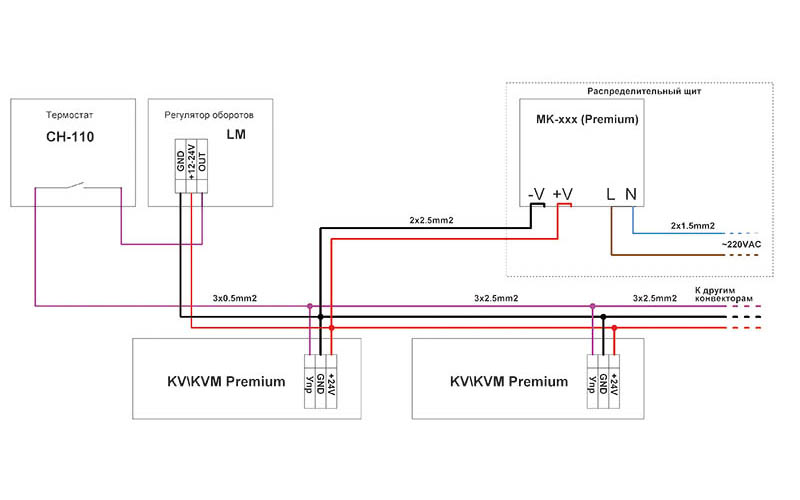

Типовая схема включения МК-PREMIUM

(регулировка температуры с помощью термостата CH110, регулировка скорости вращения вентиляторов)

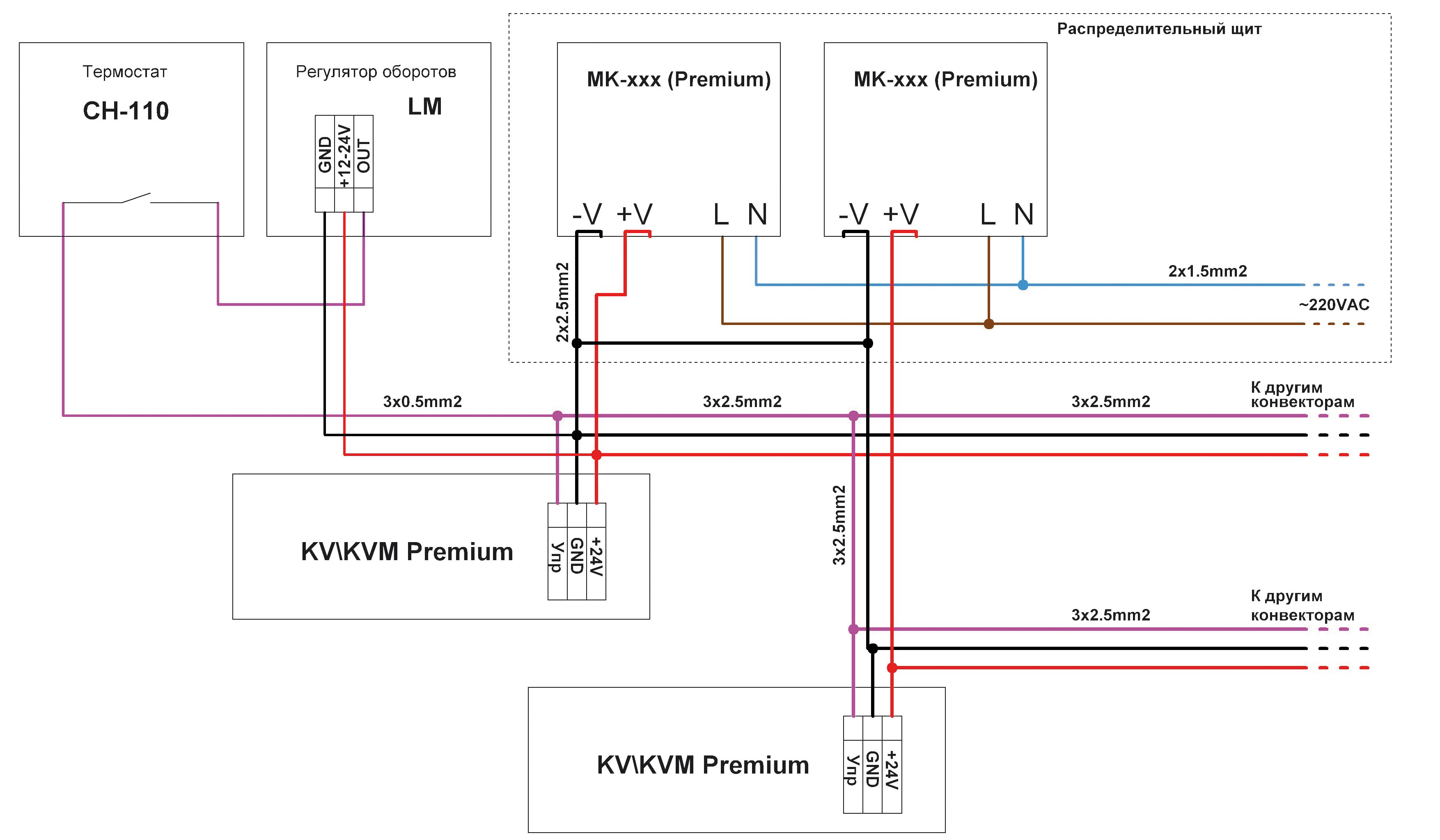

Типовая схема включения МК-PREMIUM

(регулировка температуры с помощью термостата CH110, регулировка скорости вращения вентиляторов, два модуля питания в системе)

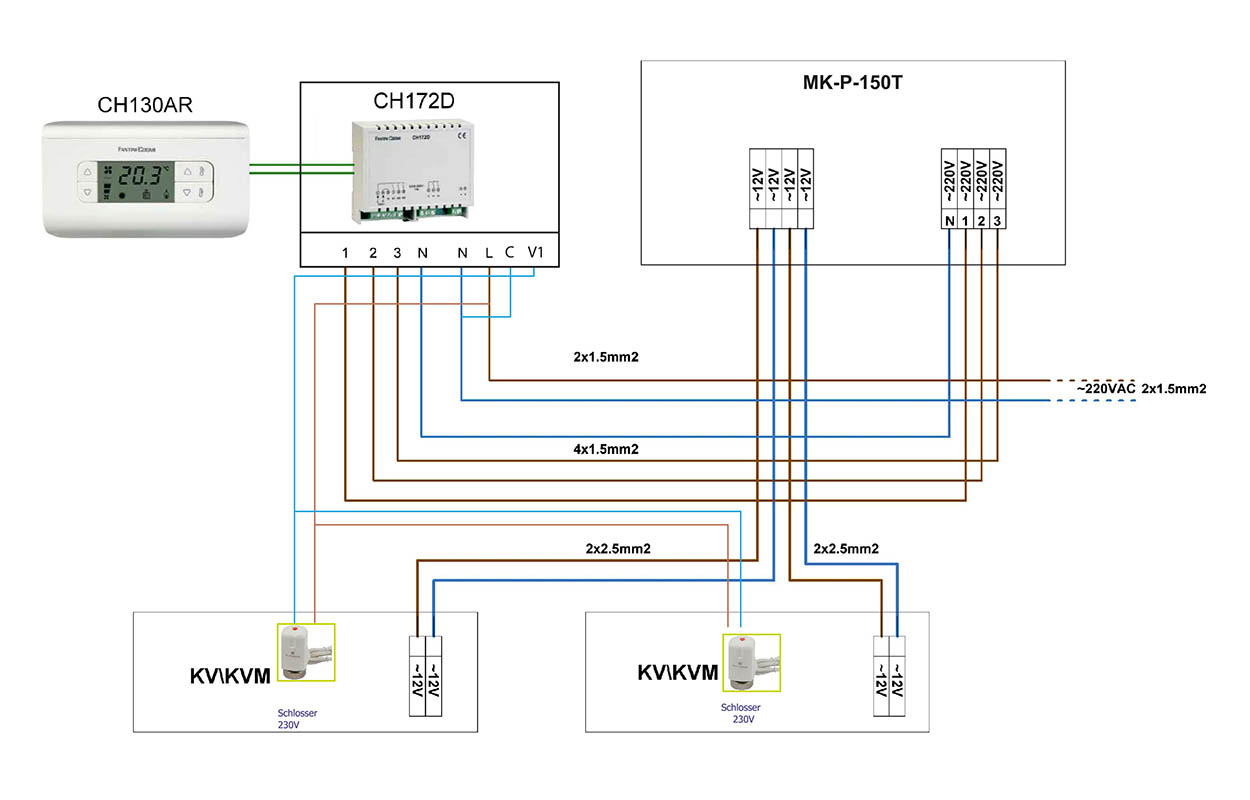

Типовая схема включения МК-P-150T

(регулировка температуры с помощью трехскоростного термостата для фанкойла СН130AR и сервопривода 603200051 SСHLOSSER 230V)

Максимальная нагрузка на один исполнительный блок CH-172D не должна превышать 600 Вт.
